Activity 的生命周期

发表于 | 分类于 ， ， | 阅读次数
字数统计 | 阅读时长
这部分内容主要来自任玉刚写的《Android 开发艺术探索》第一章

典型情况下的生命周期分析

Activity生命周期中的四个重要状态

  • 活动状态：在屏幕的最前面（也就是在栈顶），获得焦点并且可见

  • 暂停状态：失去焦点，不过还是可见，例如屏幕上面弹出来的Dialog

  • 停止状态：失去焦点，不可见

  • 销毁状态：被系统销毁

  • 完整生命周期：Activity的完整生命周期自第一次调用onCreate()开始，直至调用onDestroy()为止。Activity在onCreate()中设置并且进行初始化，而在onDestroy()中释放所有系统资源。

  • 可见生命周期：Activity的可见生命周期自onStart()调用开始直到相应的onStop()调用结束。在此期间，用户可以在屏幕上看到Activity，尽管它也许并不是位于前台或者也不与用户进行交互。在这两个方法之间，我们可以保留用来向用户显示这个Activity所需的资源。

  • 前台生命周期：Activity的前台生命周期自onResume()调用起，至相应的onPause()调用为止。在此期间，Activity位于前台最上面并与用户进行交互。Activity会经常在暂停和恢复之间进行状态转换。

正常情况下的生命周期

       在正常的情况下，Activity会经历如下生命周期：

  • onCreate：表示Activity正在被创建，这是生命周期的第一个方法，在这个方法中，我们可以做一些初始化工作，比如调用setContentView去加载界面布局资源、初始化Activity所需数据等。

  • onRestart：表示Activity正在重新启动。一般情况下，当当前Activity从不可见重新变为可见状态时，onRestart就会被调用。这种情形一般是用户行为所导致的，比如用户按Home键切换到桌面或者用户打开了一个新的Activity，这时当前的Activity就会暂停，也就是onPause和onStop方法被执行了，接着用户又回到了这个Activity，就会出现这种情况。

  • onStart：表示Activity正在被启动，即将开始，这时Activity已经可见了，但是还没有出现在前台，还无法和用户交互。这个时候可以理解为Activity已经显示出来了，但是我们还看不到。

  • onResume：表示Activity已经可见了，并且出现在前台并开始活动。要注意这个和onStart的对比，这两个都表示Activity已经可见，但是onStart的时候Activity还处于后台，无法和用户进行交互，onResume的时候Activity才显示到前台，可以与用户进行交互。

  • onPause：表示Activity正在停止，正常情况下，紧接着onStop就会被调用，在特殊情况下，如果这个时候再快速回到当前Activity，那么onResume就会被调用。这种情况比较极端，用户操作很难重现这个场景。此时可以做一些数据存储，停止动画等工作，但是注意不能太耗时，因为这会影响到新Activity的显示，onPause必须先执行完，新Activity的onResume才会执行。

  • onStop：表示Activity即将停止，可以做一些稍微重量级的回收工作，同样不能太耗时。

  • onDestroy：表示Activity即将被销毁，这是Activity生命周期中的最后一个回调，在这里，我们可以做一些回收工作和最终的资源释放。

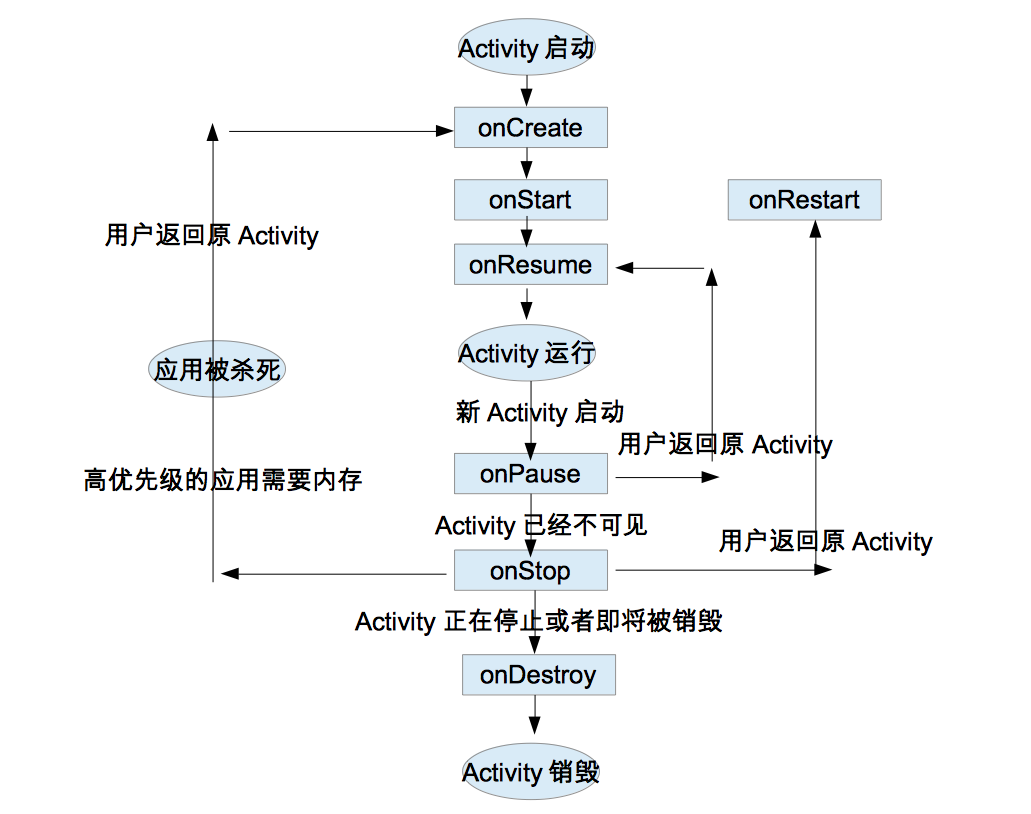

       正常情况下，Activity的常用生命周期就只有上面的7个，下图详细地描述了Activity各种生命周期的切换过程。

正常情况下Activity生命周期

       这里附加几个说明：

一个Activity

  1. 针对一个特定的Activity，第一次启动，回调如下：onCreate ——> onStart ——> onResume；
  2. 当用户打开新的Activity或者切换到桌面的时候，回调如下：onPause ——> onStop ——> 这里有一种特殊的情况，如果新的Activity采用了透明主题，那么当前Activity不会回调onStop；
  3. 当用户再次回到原Activity，回调如下：onRestart ——> onStart ——> onResume；
  4. 当用户按back键回退时，回调如下：onPause ———> onStop ——> onDestroy；
  5. 当Activity被系统回收后再次打开，生命周期方法回调过程和1一样，注意只是生命周期方法一样，不代表所有过程都一样，这个问题在后面会详细说明；
  6. 从整个生命周期来说，onCreate和onDestroy是配对的，分别标识着Activity的创建和销毁，并且只可能有一次调用。从Activity是否可见来说，onStart和onStop是配对的，随着用户的操作和设备屏幕的点亮和熄灭，这两个方法可能被调用多次；从Activity是否在前台来说，onResume和onPause是配对的，随着用户操作或者设备的点亮和熄灭，这两个方法可能被多次调用。

两个Activity之间

  1. 启动一个Activity
    onCreate()—>onStart()—>onResume()
  2. 打开一个新Activity
    旧Activity的onPause()—>新Activity的onCreate()—>onStart()—>onResume()—>旧Activity的onStop();
  3. 返回到旧Activity
    新Activity的onPause()—>旧Activity的onRestart()—>onStart()—>onResume()—>新Activity的onStop() —>onDestory();
  4. Activity1上弹出对话框Activity2
    Activity1的onPause()—>Activity2的onCreate()—>onStart()—>onResume()
  5. 关闭屏幕/按Home键
    Activity2的onPause()—>onStop()—>Activity1的onStop()
  6. 点亮屏幕/回到前台
    Activity2的onRestart()—>onStart()—>Activity1的onRestart()—>onStart()—>Activity2的onResume()
  7. 关闭对话框Activity2
    Activity2的onPause()—>Activity1的onResume()—>Activity2的onStop()—>onDestroy()
  8. 销毁Activity1
    onPause()—>onStop()—>onDestroy()

异常情况下的生命周期分析

资源相关的系统配置发生改变导致Activity被杀死并重新创建

       拿最简单的图片来说，当我们把一张图片放在drawable中的时候，就可以通过Resources去获取这张图片。同时为了兼容不同的设备，我们可能还需要在其它一些目录下放置不同的图片，比如drawable-xhdpi之类，当应用程序启动时，系统就会根据当前设备的情况去加载合适的Resources资源，比如横屏手机和竖屏手机会拿到两张不同的图片（设定了landscape或者portrait状态下的图片）。比如之前Activity处于竖屏状态，如果突然旋转屏幕，由于系统配置发生了改变，在默认情况下，Activity会被销毁并且重新创建，当然我们也可以阻止系统重新创建我们的Activity。

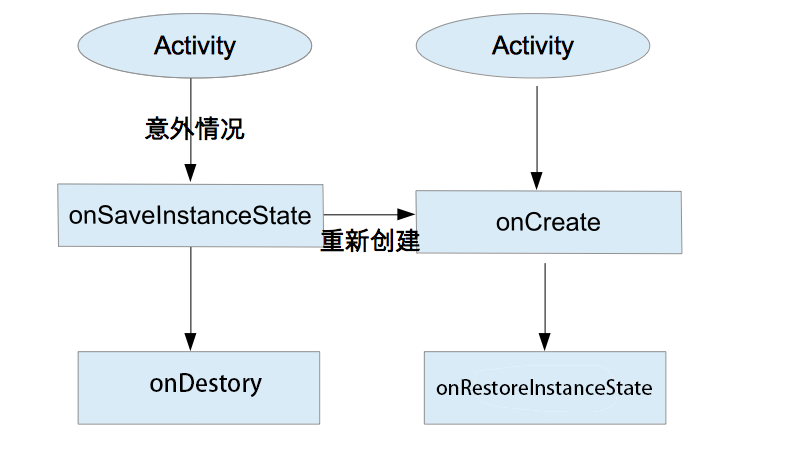

       默认情况下，如果Activity不做特殊处理，那么当系统配置发生改变之后，Activity就会销毁并且重新创建，生命周期如下图：

异常情况下Activity生命周期

       当系统配置发生改变后，Activity会被销毁，其onPause，onStop，onDestroy均会被调用，同时由于Activity是在异常情况下终止的，系统会调用onSaveInstanceState来保存当前Activity的状态。这个方法的调用时机是在onStop之前，它和onPause没有既定的时序关系，它既可能在onPause之前调用，也有可能在onPause之后调用。需要强调的是，这个方法只会出现在Activity被异常终止的情况下，正常情况下系统不会回调这个方法。当Activity被重新创建后，系统会调用onRestoreInstanceState，并且把Activity销毁时onSaveInstanceState方法保存的Bundle对象作为参数同时传递给onRestoreInstanceState和onCreate方法。因此，我们可以通过onRestoreInstanceState和onCreate方法来判断Activity是否被重建了，如果被重建了，我们就取出之前的数据恢复，从时序上来说，onRestoreInstanceState的调用时机在onStart之后。

       在onSaveInstanceState和onRestoreInstanceState方法中，系统自动为我们做了一定的恢复工作。当Activity在异常情况下需要重新创建时，系统会默认为我们保存当前的Activity视图结构，并且在Activity重新启动后为我们恢复这些数据，比如文本框中用户输入的数据、ListView滚动的位置等，这些View相关的状态系统都会默认恢复。具体针对某一个特定的View系统能为我们恢复哪些数据，我们可以查看View的源码。和Activity一样，每个View都有onSaveInstanceState和onRestoreInstanceState这两个方法，看一下它们的具体实现，就能知道系统能够为每一个View恢复哪些数据。

       关于保存和恢复View层次结构，系统的工作流程是这样的：首先Activity被意外终止时，Activity会调用onSaveInstanceState去保存数据，然后Activity会委托Window去保存数据，接着Window再委托上面的顶级容器去保存数据，顶层容器是一个ViewGroup，一般来说它很可能是DecorView。最后顶层容器再去一一通知它的子元素来保存数据，这样整个数据保存过程就完成了。可以发现，这是一种典型的委托思想，上层委托下层，父容器委托子容器去处理一件事件，这种思想在Android 中有很多的应用，比如View的绘制过程、事件分发等。接下来举个例子，拿TextView来说，我们分析一下它到底保存了哪些数据。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
@Override
public Parcelable onSaveInstanceState() {
    Parcelable superState = super.onSaveInstanceState();

    // Save state if we are forced to
    boolean save = mFreezesText;
    int start = 0;
    int end = 0;

    if (mText != null) {
        start = getSelectionStart();
        end = getSelectionEnd();
        if (start >= 0 || end >= 0) {
            // Or save state if there is a selection
            save = true;
        }
    }

    if (save) {
        SavedState ss = new SavedState(superState);
        // XXX Should also save the current scroll position!
        ss.selStart = start;
        ss.selEnd = end;

        if (mText instanceof Spanned) {
            Spannable sp = new SpannableStringBuilder(mText);

            if (mEditor != null) {
                removeMisspelledSpans(sp);
                sp.removeSpan(mEditor.mSuggestionRangeSpan);
            }

            ss.text = sp;
        } else {
            ss.text = mText.toString();
        }

        if (isFocused() && start >= 0 && end >= 0) {
            ss.frozenWithFocus = true;
        }

        ss.error = getError();

        return ss;
    }

    return superState;
}

       从上述源码可以看到，TextView保存了自己的文本选中状态和文本内容。下面我们看下实际的例子，对比一下Activity正常终止和异常终止的不同，同时验证系统的数据恢复能力。为了方便，我们采用旋转屏幕来异常终止Activity。代码很简单，只有一个EditText。需要注意的是：

1
Note: In order for the android system to restore the state of the views in your activity, each view must have a unique ID, supplied by the android:id attribute.

       Android系统存储和还原View的状态，该View必须有一个唯一的ID。也就是说，如果我们的EditText并没有设置唯一的ID，在输入内容然后旋转屏幕，使Activity异常终止后，数据并不会恢复。给控件加了ID，然后再测试，就可以恢复数据了。另外，在AndroidManifest中给Activity配置android:screenOrientation=“sensor”，只是给Activity添加了屏幕自动旋转切换，并不会打开手机的屏幕旋转功能。不过Activity中设置的screenOrientation将优先于系统的自动转屏设置，也就是说如果系统禁止了屏幕旋转，设置过screenOrientation属性的Activity仍然可以旋转。

       在我们旋转屏幕后，Activity被销毁重建，我们输入的文本被正确还原了，说明系统能够自动地做一些View层次结构方面的数据存储和恢复。下面再用一个例子来验证我们自己做数据存储和恢复的情况。代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
@Override
protected void onCreate(Bundle savedInstanceState) {
    super.onCreate(savedInstanceState);
    setContentView(R.layout.activity_main);

    if (savedInstanceState != null) {
        String test = savedInstanceState.getString("extra_test");
        Log.i(TAG, test);
    }
}

@Override
public void onSaveInstanceState(Bundle outState, PersistableBundle outPersistentState) {
    super.onSaveInstanceState(outState, outPersistentState);
    Log.i(TAG, "onSaveInstanceState");
    outState.putString("extra_test", "test");
}

@Override
protected void onRestoreInstanceState(Bundle savedInstanceState) {
    super.onRestoreInstanceState(savedInstanceState);
    String test = savedInstanceState.getString("extra_test");
    Log.i(TAG, test);
}

       上面的代码很简单，首先我们在onSaveInstanceState中存储一个字符串，然后当Activity被销毁并重新创建后，我们再去获取之前存储的字符串。接收的位置可以选择onRestoreInstanceState或者onCreate，两者的区别是：onRestoreInstanceState一旦被调用，其参数Bundle savedInstanceState一定有值，我们不用额外判断是否为空；但是onCreate不行，onCreate如果是正常启动的话，其参数Bundle onSaveInstanceState为null，所以需要额外判断。这两个方法我们选择任意一个都可以进行数据恢复，但是官方文档建议我们使用onRestoreInstanceState去恢复数据。

       Activity被销毁后调用了onSaveInstanceState来保存数据，重新创建以后在onCreate和onRestoreInstanceState中都能够正确恢复之前存储的数据。针对onSaveInstanceState方法还有一点需要说明，那就是系统只会在Activity即将被销毁并且有机会重新显示的情况下才会去调用它。考虑这么一种情况，当Activity正常销毁的时候，系统不会调用onSaveInstanceState，因为被销毁的Activity不可能再次被显示。我们可以对比一下旋转屏幕所造成的Activity异常销毁，这个过程和正常停止Activity是不一样的，因为旋转屏幕后，Activity被销毁的同时会立刻创建新的Activity实例，这个时候Activcity有机会再次立刻展示，所以系统要进行数据存储。这里可以简单地这么理解，系统只在Activity异常终止的时候才会调用onSaveInstanceState和onRestoreInstanceState来存储和恢复数据，其它情况不会触发这个过程，但是按Home键或者启动新Activity仍然会单独触发onSaveInstanceState的调用。

资源内存不足导致低优先级的Activity被杀死

       这个情况我们不好模拟，但是其数据存储和恢复过程和情况一是一致的，这里我们描述一下Activity的优先级情况。Activity按照优先级的从高往低，可以分为如下三种：

  • 前台Activity：正在和用户交互的Activity，优先级最高。
  • 可见但非前台Activity：比如Activity中弹出了一个对话框，导致Activity可见但是位于后台无法和用户直接交互。
  • 后台Activity：已经被暂停的Activity，比如执行了onStop，优先级最低。

       当系统内存不足的时候，系统就会按照上述优先级去杀死目标Activity所在的进程，并且在后续通过onSaveInstanceState和onRestoreInstanceState来存储和恢复数据。如果一个进程中没有四大组件在执行，那么这个进程将很快被系统杀死，因此，一些后台工作不适合脱离四大组建而独自运行在后台中，这样进程很容易就被杀死了。比较好的方法是将后台工作放在Service中从而保证进程有一定的优先级，这样就不会轻易地被系统杀死。

       上面分析了系统的数据存储和恢复机制，当系统配置发生改变后，Activity会被重新创建，不过也有办法不重新创建。系统配置中有很多内容，如果当某项内容发生改变后，我们不想系统重新创建Activity，可以给Activity指定configChangs属性。比如不想让Activity在屏幕旋转时重新创建，就可以给configChangs属性加上orientation这个值：

1
android:configChanges="orientation"

       如果想指定多个值的话可以用“|”连接起来。系统配置中所含的项目是非常多的，下面介绍每个项目的含义，如下表所示：

configChanges的项目和含义

项目 含义
mcc SIM卡唯一标识IMSI（国际移动用户识别码）中的国家代码，由三位数字组成，中国为460。此项标识mcc代码发生了改变。
mnc SIM卡唯一标识IMSI（国际移动用户识别码）中的运营商代码，由两位数字组成，中国移动TD系统为00，中国连通为01，中国电信为03。此项标识mnc发生了改变。
locale 设备的本地位置发生了改变，一般指切换了系统语言。
touchscreen 触摸屏发生了改变，正常情况下无法发生，可以忽略。
keyboard 键盘类型发生了改变，比如用户使用了外插键盘。
keyboardHidden 键盘的可访问性发生了改变，比如用户调出了键盘。
navigation 系统导航方式发生了改变，比如采用了轨迹球导航。（这通常不应该发生，举例：连接蓝牙键盘，连接后确实导致了navigation的类型发生变化。因为连接蓝牙键盘后，我可以使用方向键来navigate了。）
screenLayout 屏幕的布局发生改变，很可能是用户激活了另外一个显示设备。
fontScale 系统字体缩放比例发生了改变，比如用户选择了一个新字号。
uiMode 用户界面模式发生了改变，比如是否开启了夜间模式。（API8新添加）
orientation 屏幕方向发生了改变，这个是最常用的，比如旋转了手机屏幕。
screenSize 当屏幕的尺寸信息发生了改变，当旋转设备屏幕时，屏幕尺寸会发生变化，这个选项比较特殊，它与编译选项有关，当编译选项中的minSdkVersion 和 targetSdkVersion 均低于13时，此选项不会导致Activity重启，否则会导致Activity重启。（API 13新添加）
smallestScreenSize 设备的物理屏幕尺寸发生改变，这个选项与屏幕的方向没有关系，仅仅表示在实际的物理屏幕的尺寸改变的时候发生，例如用户切换到了外部的显示设备，这个选项和screenSize一样，与编译选项有关，当编译选项中的minSdkVersion 和 targetSdkVersion 均低于13时，此选项不会导致Activity重启，否则会导致Activity重启。（API 13新添加）
layoutDirection 当布局方向发生变化，这个属性用的比较少，正常情况下无须修改布局的layoutDirection属性。（API 17 新添加）

       从上面的属性中我们可以知道，如果没有在Activity的configChanges属性中指定该选项的话，当系统配置发生改变后就会导致Activity重新创建。上面表格中的项目很多，但是我们常用的只有locale、orientation、keyboardHidden这三个选项，其它很少使用。需要注意的是screenSize和smallestScreenSize，它们的行为和编译选项有关，但和运行环境无关。所以当minSdkVersion 和 targetSdkVersion 有一个大于13时，为了防止旋转屏幕时Activity重启，除了orientation，还要加上screenSize，如下代码：

1
android:configChanges="orientation|screenSize"

       这样Activity便不会重新创建了，并且也没有调用 onSaveInstanceState 和 onRestoreInstanceState 来存储和恢复数据，取而代之的是系统调用了Activity的onConfigurationChanged方法，这个时候我们就可以做一些自己的特殊处理了。

参考资料：
《Android 开发艺术探索》任玉刚 第1章 1.1 Activity的生命周期全面分析
djun100 Android Activity生命周期大全详解
厘米姑娘 要点提炼|开发艺术之Activity
